西日本電線 熱収縮チューブ ニシチューブ NPE (黒) 70-35-3 長さ5ｍ 1本 (収縮前内径70mm 収縮後内径35mm 収縮後厚み3mm)
西日本電線 熱収縮チューブ ニシチューブ NPE (黒) 70-35-3 長さ5ｍ 1本 (収縮前内径70mm 収縮後内径35mm 収縮後厚み3mm)

西日本電線 熱収縮チューブ ニシチューブ NPE (黒) 70-35-3 長さ5ｍ 1本 (収縮前内径70mm 収縮後内径35mm 収縮後厚み3mm)

商品番号　nd-npe-70353

価格13,794円(税込)

125ポイント進呈

税込み3,980円以上のお買い上げで送料無料

数量
この商品について問い合わせる
お気に入りに追加する お気に入りに追加済み
レビューを書く

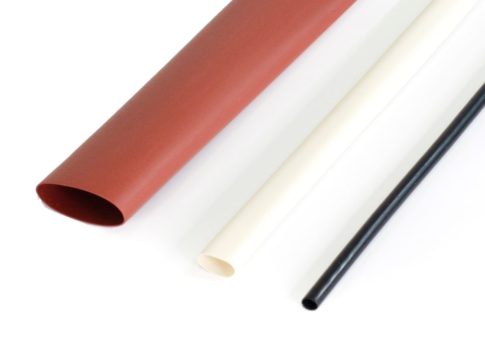

※画像はイメージです。
※本商品はメーカー取り寄せ商品です。
※掲載商品は予告無く販売終了となっている場合があり、出荷確約をするものではありません。

■特長
●絶縁性能に優れる
●耐酸・耐アルカリ性に優れる

■用途

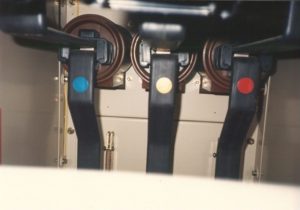

●ケーブル接続部、端末、銅バーの絶縁
●ハーネス、ケーブルの結束

■仕様
材質：エチレンプロピレンゴム
収縮率：50％
完全収縮温度：120℃以上
連続使用温度：-50℃～105℃
難燃性：非難燃
色：黒（標準）、赤・青・灰・茶・緑・白（色分け用）
製品長：5ｍ/本
環境規制対応：RoHS2（10物質）

■特性
項　　目 単位 代表値（黒） 規格
常　　温 引張強さ MPa 14 JIS K6251
伸　　び % 490
老　　化 引張強さ残率 % 97 JIS K6257
伸び残率 % 98 100℃×48時間
耐　　油 引張強さ残率 % 33 JIS K6258
伸び残率 % 48 JIS 2号油
体積変化率 % 142 100℃×72時間
比　　重 ‐ 1.3 ‐
硬さ（デュロメータ　タイプA） ‐ 80 JIS K6253-3
引裂強度 N/mm 41 JIS K6252-1
圧縮永久歪み % 13 JIS K6262
体積抵抗率 Ω・cm 2×1016 JIS K6723
誘電率 ‐ 3.5 JIS C2138
誘電正接 ‐ 0.6
耐オゾン性 ‐ 亀裂無し JIS K6259-1
吸　水　率 % 0.6 JIS K6258

※上記の特性は代表値であり保証値ではありません

■サイズ
サイズ 収縮前 収縮後 被物体外径
内　径(mm) 許容差(%) 内　径(mm) 許容差(%) 厚　さ(mm) 許容差(%) (mm)
4-2-1 4 -5,+10 2 ±20 1 -10,+20 2.5～3.7
6-3-1 6 -5,+10 3 ±20 1 -10,+20 3.7～5.0
8-4-1 8 -5,+10 4 ±20 1 -10,+20 5.0～7.0
8-4-2 8 -5,+10 4 ±20 2 -10,+20 5.0～7.0
10-5-1 10 -5,+10 5 ±15 1 -10,+20 6.0～9.0
10-5-2 10 -5,+10 5 ±15 2 -10,+20 6.0～9.0
15-7.5-1 15 -5,+10 7.5 ±10 1 -10,+20 9.0～13.0
15-7.5-2 15 -5,+10 7.5 ±10 2 -10,+20 9.0～13.0
20-10-1 20 -5,+10 10 ±10 1 -10,+20 12.0～17.0
20-10-2 20 -5,+10 10 ±10 2 -10,+20 12.0～17.0
25-12.5-1 25 -5,+10 12.5 ±10 1 -10,+20 15.0～22.0
25-12.5-2 25 -5,+10 12.5 ±10 2 -10,+20 15.0～22.0
30-15-1 30 -5,+10 15 ±10 1 -10,+20 18.0～27.0
30-15-2 30 -5,+10 15 ±10 2 -10,+20 18.0～27.0
35-17.5-1 35 -5,+10 17.5 ±10 1 -10,+20 21.0～32.0
35-17.5-2 35 -5,+10 17.5 ±10 2 -10,+20 21.0～32.0
40-20-1 40 -5,+10 20 ±10 1 -10,+20 23.0～35.0
40-20-2 40 -5,+10 20 ±10 2 -10,+20 23.0～35.0
50-25-1 50 -5,+10 25 ±10 1 -10,+20 28.0～45.0
50-25-2 50 -5,+10 25 ±10 2 -10,+20 28.0～45.0
50-25-3 50 -5,+10 25 ±10 3 -10,+20 28.0～45.0
60-30-1 60 -5,+10 30 ±10 1 -10,+20 35.0～55.0
60-30-2 60 -5,+10 30 ±10 2 -10,+20 35.0～55.0
60-30-3 60 -5,+10 30 ±10 3 -10,+20 35.0～55.0
70-35-2 70 -5,+10 35 ±10 2 -10,+20 40.0～65.0
70-35-3 70 -5,+10 35 ±10 3 -10,+20 40.0～65.0
80-40-2 80 -5,+10 40 ±10 2 -10,+20 47.0～70.0
80-40-3 80 -5,+10 40 ±10 3 -10,+20 47.0～70.0
90-45-2 90 -5,+10 45 ±10 2 -10,+20 52.0～80.0
90-45-3 90 -5,+10 45 ±10 3 -10,+20 52.0～80.0
100-50-2 100 -5,+10 50 ±10 2 -10,+20 57.0～90.0
100-50-3 100 -5,+10 50 ±10 3 -10,+20 57.0～90.0
