バンコード 丸ベルト #480 オレンジ カット品 断面径(mm) 2.5φ

バンコード 丸ベルト #480 オレンジ カット品 断面径(mm) 2.5φ

商品番号 k04-0001-01_a3

価格149円(税込)

1ポイント進呈

税込み3,980円以上のお買い上げで送料無料

数量
この商品について問い合わせる
お気に入りに追加する お気に入りに追加済み
レビューを書く

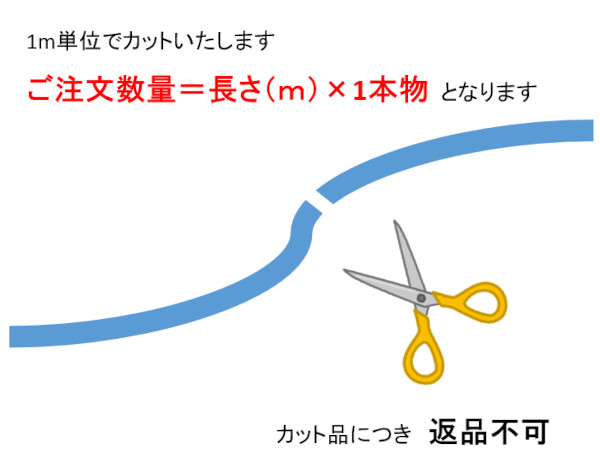

※カット品は1m単位での販売となります。(一部例外あり)
 [ご注文数量]×[1本物]でのお渡しとなります。
 定尺を超える長さの場合は[定尺長さ]+[端数長さ]となります。

※ホース・チューブ類等の "カット品" はご注文に合わせて加工しておりますので、お客様の都合による交換・返品はご容赦ください。

■商品名
バンコード 丸ベルト #480 オレンジ 80°

■特徴
バンコード丸ベルトは、熱融着により簡単に接合できる
熱可塑性ポリウレタン単体のロング丸ベルトです。




1、多軸伝動・3次元伝動可能
  断面に方向性がないので、多軸伝動や、アイドラプーリによる方向変更など
  3次元の複雑な伝動ができます。

2、自由なベルト長さ
  加熱により、簡単かつ強固に接合できるので、瞬時に必要な長さのベルトが
  得られます。
  規格にこだわらず、ベルト長さを選択できるので機械の性能を最も生かした設計ができます。

3、簡単な取付け・管理
  機械を分解することなく取付けができ、また面倒な張り調整などの管理が少なくて済みます。

4、すぐれた機械的特性
  耐摩耗性、引裂抵抗性にすぐれたバンコラン(ポリウレタン)を使用しているので、
  ベルトをはじめ、工業用材料として優れた性能を発揮します。

●使用例


●熱融着

余った余分な部分はハサミやカッターナイフで切り取り、やすりをかけて仕上げます。

●バンコード接着機 → <こちら>>

バンコード専用接着機「DX-81」です。

●ベルトは通常5%伸張にしてご使用ください。



■プーリ
バンコード丸ベルトのプーリは次の溝寸法のものをご使用下さい。





V溝丸溝
W
±0.1
f
min
W'
±0.1
f'
min
h
+0.1
-0
r
±0.05
k
1.53.11.01.71.01.00.650.2
23.81.02.21.01.30.900.3
2.54.51.02.71.01.71.150.4
35.21.03.31.02.01.400.5
3.55.91.03.81.02.31.650.6
46.61.04.41.02.71.880.7
58.11.05.51.53.32.380.8
69.51.06.61.54.02.831.0
710.91.57.71.54.73.331.2
812.31.58.81.55.33.831.3
913.71.59.92.06.04.301.5
1015.11.511.02.06.74.801.7
1116.61.512.12.07.35.301.8
1217.01.513.22.08.05.802.0
1522.22.016.52.510.07.302.5

バンコード丸ベルトは弊社、在庫品です。

■カット品に関して
基本的にカット品は「[ご注文数量]x[1本物]」でのお渡しとなります。例)数量:3の場合、3mでのお渡し。
また、定尺を超える数量でご注文の際には基本的に「[定尺長さ]+[端数長さ]」にて出荷させて頂きます。
例) 定尺が50mの商品で120mご注文の場合、50m定尺品×2巻+20m×1巻。
カットが必要な場合 例)数量合計:10mで5m+5m(2本)などが必要な場合、少量であれば対応可能ですので、別途ご相談ください。
