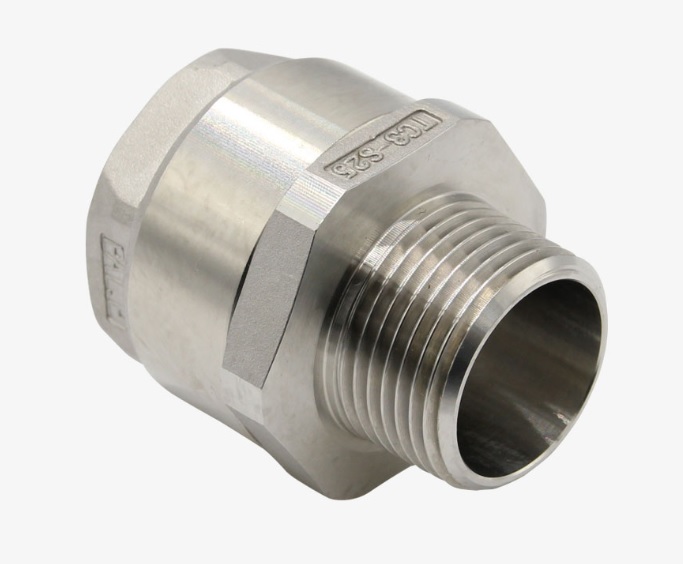

トヨックス　トヨコネクタ　TC3-S　継手　TC3-S19-R3/4
トヨックス　トヨコネクタ　TC3-S　継手　TC3-S19-R3/4

トヨックス　トヨコネクタ　TC3-S　継手　TC3-S19-R3/4

商品番号　toyox-tc3-s19-r3l4

価格7,859円(税込)

71ポイント進呈

税込み3,980円以上のお買い上げで送料無料

数量
この商品について問い合わせる
お気に入りに追加する お気に入りに追加済み
レビューを書く
※画像はイメージです。
※本商品は、メーカー取り寄せ商品となります。
※掲載商品は予告無く販売終了となっている場合があり、出荷確約をするものではありません。

工場設備配管・各種機械組込用継手（トヨックスホース専用継手）
トヨコネクタTC3-Sはホースメーカーで設計したトヨックスホース専用継手です。
（主材質：SUS/袋ナット締め/継手規格：オネジ）
ホースと継手の間で起きる流量不足や流体漏れ、ホース抜けなどのトラブルを防止し、ホースを継手へ取り付ける作業性を向上させるなど、生産性向上、安全、省エネのお役に立つホース継手です。
より高い生産性、安全性、省エネのために使用用途や使用条件に適した各種ホースを選定されることをお薦めいたします。
※旧モデルTCS、TCSBの後継品です。

■注意事項
※ネジ部分に段差がありますので、サニタリー配管（食品等）には不向きです。食品の衛生面に問題が発生する恐れがあります。

■仕様
・型番：TC3-S
・流体：空気 水（工業用水） 薬品 溶剤・塗料 油
・主材質：SUS
・素材詳細：ニップル：SCS13（SUS304相当）（ ※AISI304F（SUS304相当））※ 9-R1/4,12-R3/8,15-R3/8,19-R1/2,25-R3/4
・袋ナット：SCS13（SUS304相当）
・スリーブ：ポリアセタール　
・ゴムパッキン：NBR
・機能：簡単挿入作業標準化省エネ漏れ抜け防止リユース
・法適合：RoHS2（改正RoHS）適合

品番 適合ホース内径(mm) ネジ規格 寸法(mm) 重量 梱包単位
L Φd1 HEX1 HEX2 g 個
TC3-S9-R1/4 9 R1/4 43 7 29 24 100 20
TC3-S9-R3/8   R3/8 43.5 7 29 24 100 20
TC3-S12-R3/8 12 R3/8 44.5 10 32 27 123 20
TC3-S12-R1/2   R1/2 48 10 32 27 130 20
TC3-S15-R3/8 15 R3/8 44.5 11.5 36 31 157 20
TC3-S15-R1/2   R1/2 48 13 36 31 145 20
TC3-S19-R1/2 19 R1/2 52 15 41 36 232 10
TC3-S19-R3/4   R3/4 53.5 16.5 41 36 220 10
TC3-S25-R3/4 25 R3/4 56 20.5 49 42 338 10
TC3-S25-R1   R1 59 22.5 49 42 320 10

注意：ネジ部に段差がありますのでサニタリー配管（食品等）には不向きです。
※食品の衛生面に問題が発生する恐れがあります。

■特長
【腐食に強い】
ステンレスSCS13（SUS304相当）を使用。さびにくく耐久性に優れ、鋼材の溶出防止にもなります。

【漏れ、抜けにくい】
ホースの挿入が簡単にでき、袋ナットを隙間なく締めつけるだけでホース抜け、流体漏れを防止。

【時間短縮の実現】
ホースの挿入、取外しが簡単で作業効率がアップ。

【作業標準化】
袋ナットを最後まで締めつけることで完了。
ホースの挿入も簡単で、人による取付作業のバラツキがなく確実に作業ができる。

【圧力損失の低減】
流体漏れの減少と、竹の子継手に比べ広い有効断面積が（穴径が大きい）圧力損失を低減。

【廃棄物の低減】
継手本体が再使用可能なので、廃棄物と経費を低減。

【振動に強い】
振動による漏れ抜けなどの配管トラブルを防止、地震などの予防保全や災害後の復旧作業が容易。

接続面 接続方法 ホース内径サイズ（ｍｍ） / 継手規格
ホース側 袋ナット 9,12,15,19,25
機器側 オネジ R1/4,R3/8,R1/2,R3/4,R1
