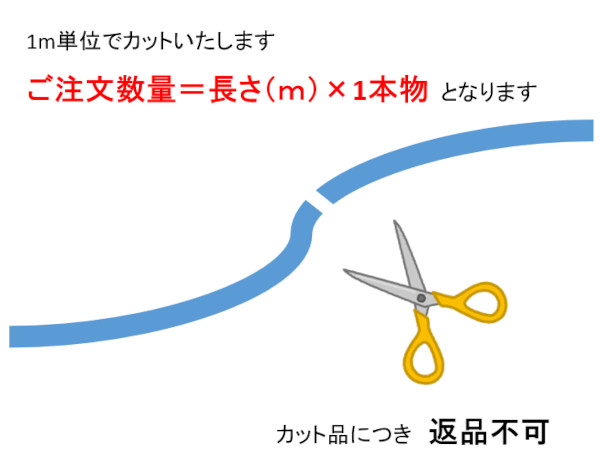

カナフレックス ダクトEE型 カット品 175径

カナフレックス ダクトEE型 カット品 175径

商品番号 a07-0001-01_a12

価格5,516円(税込)

50ポイント進呈

税込み3,980円以上のお買い上げで送料無料

申し訳ございません。ただいま在庫がございません。

この商品について問い合わせる
お気に入りに追加する お気に入りに追加済み
レビューを書く
1m当たりが安い ダクトEE 定尺品→<こちら>

■商品名
ダクトEE型 カット品

■用途
室内や工場設備の送・排気用
その他、集塵、送・排気用

■特徴
ビニールダクトの普及タイプです。
内部抵抗が少なく大きな輸送能力があります。
曲げやすく、しかも軽量なので作業の省力化が図れます。
切断・取付けが容易で、配管工事も簡単に行なえます。

※1 呼称32〜100  当日出荷または翌日出荷可能です(休業日除く)
※2 呼称115〜300 メーカー取寄せ品の為、商品発送に2〜3営業日必要となります。

■適用カフス
ダクトEE型 用カフス グレー 呼称32〜90→<こちら>  ダクトEE型 用カフス
ダクトEE型 用カフス アイボリー 呼称32〜90→<こちら>  ダクトEE型 用カフス
ダクトEE型 用カフス グレー 呼称100〜200→<こちら>  ダクトEE型 用カフス
ダクトEE型 用カフス アイボリー 呼称100〜200→<こちら>  ダクトEE型 用カフス

■標準寸法
商品番号 呼称 内径 外径 ピッチ 参考質量 定尺 許容圧力
(常温)
許容減圧力
(常温)
許容曲げ
半径
取付け
カフス
(mm) (インチ) (mm) (mm) (mm) (g/m) (m) (MPa以下)
[kgf/cm2]
(MPa以上)
[kgf/cm2]
(mm以上)
a07-0001-01_a1 32 1・1/4 32.4 38.6 8.4 210 50 0.059
[0.6]
-0.067
[-0.65]
32
a07-0001-01_a2 38 1・1/2 37.3 44.5 9.2 280 50 0.059
[0.6]
-0.067
[-0.65]
38
a07-0001-01_a3 50 2 50.6 59.8 10 590 30 0.049
[0.5]
-0.067
[-0.65]
50
a07-0001-01_a4 65 2・1/2 62.4 71.6 12 650 30 0.039
[0.4]
-0.067
[-0.65]
65
a07-0001-01_a5 ※75 3 76.4 86.4 13 750 30 0.039
[0.4]
-0.033
[-0.32]
75
a07-0001-01_a6 ※90 3・1/2 88.9 99.5 13.5 890 30 0.029
[0.3]
-0.033
[-0.32]
90
a07-0001-01_a7 ※100 4 101.6 112.2 15 1030 30 0.029
[0.3]
-0.021
[-0.21]
100
a07-0001-01_a8 ※115 4・1/2 114.3 125.3 17.4 1100 20 0.029
[0.3]
-0.02
[-0.20]
110
a07-0001-01_a9 125 5 125.9 138.7 21 1345 20 0.02
[0.2]
-0.02
[-0.20]
125
a07-0001-01_a10 150 6 152.4 164.8 20 1575 20 0.02
[0.2]
-0.015
[-0.15]
150
a07-0001-01_a11 ※165 6・1/2 165 177.8 22 1720 20 0.02
[0.2]
-0.01
[-0.10]
150
a07-0001-01_a12 175 7 177.8 191.2 20 2050 20 0.02
[0.2]
-0.01
[-0.10]
175
a07-0001-01_a13 200 8 203.7 217.1 22.5 2205 20 0.01
[0.1]
-0.006
[-0.06]
200
a07-0001-01_a14 225 9 227 240.8 23.5 2800 10 0.01
[0.1]
-0.005
[-0.05]
225
a07-0001-01_a15 250 10 252 266.2 25 3000 10 0.01
[0.1]
-0.005
[-0.05]
250
a07-0001-01_a16 275 11 278 292.6 28 3300 10 0.01
[0.1]
-0.004
[-0.04]
275
a07-0001-01_a17 300 12 303 318.4 30 3550 10 0.01
[0.1]
-0.003
[-0.03]
300


■ダウンロード
ダクトEE型 :構造図
ダクトEE型 :圧力損失グラフ

■参考動画

呼称50 1mの場合
※サイズが小さくなりますと曲げやすく、大きくなりますと曲がりにくくなります。
